TRIAX-3-EG系列三同轴测试夹头

创谱仪器测试夹头是用于MOS管的接线测试,与Keithley2600系列源表配套使用,改进了LO端和HI端接口不一致问题。该系列夹具由我司自研生产,一端采用美国原装插排,另一端是LO和HI的标准三同轴接口,可与我司探针台三轴公头线缆直接连接,增加LO短接跳线,可以方便的将双通道的两个LO极短接在一起,提高测试精度,是一款方便好用的测试辅件
65.9K
加入清单
产品咨询(0
资料下载
  • 产品信息

    该转接头适用于KEITHLEY 2600系列源表(2601B,2602B,2611B,2612B,2614B)的排线转三同轴转接头,改进了原厂产品LO端接线和HI端接线接口不统一的问题(一个是三同轴,一个是香蕉插),HI和LO直接连接到探针台测试线缆,另外增加LO短接跳线,可以方便的将双通道的两个LO极短接在一起,用于MOSFET的接线测试。

    产品特点

    ◆漏电精度:同轴线缆(10pA)

                进口三同轴线缆(100fA)

    ◆接口类型:同轴线缆(BNC接口)

                进口三同轴线缆(TRX)

    ◆同轴接口、三轴接口采用德国/美国进口,保证测试稳定性

    ◆测量范围:电流:10pA/100fA-10A

                电压:≤1400V

    ◆适用于KEITHLEY 2600系列源表(2601B,2602B,2611B ,2612B,2614B)的排线转三同轴转接头

    ◆改进了原厂产品LO端接线和HI端接线接口不统一的问题(一个是三同轴,一个是香蕉插头)

    ◆该系列夹头,一端是美国原装插排,另外一端是LO和HI的标准三轴接口,可以和探针台三轴公头线缆 直接连接

    ◆用于MOSFET的接线测试,提高测试精度

    该系列源表后面是一个插排,这样直接测试会降低测试精度 该系列三轴连接器可以完全匹配该系列源表,增加LO短接跳线,可以方便的将双通道的两个LO极短接在一起, 用于MOSFET等三端器件的接线测试,提高测试精度!

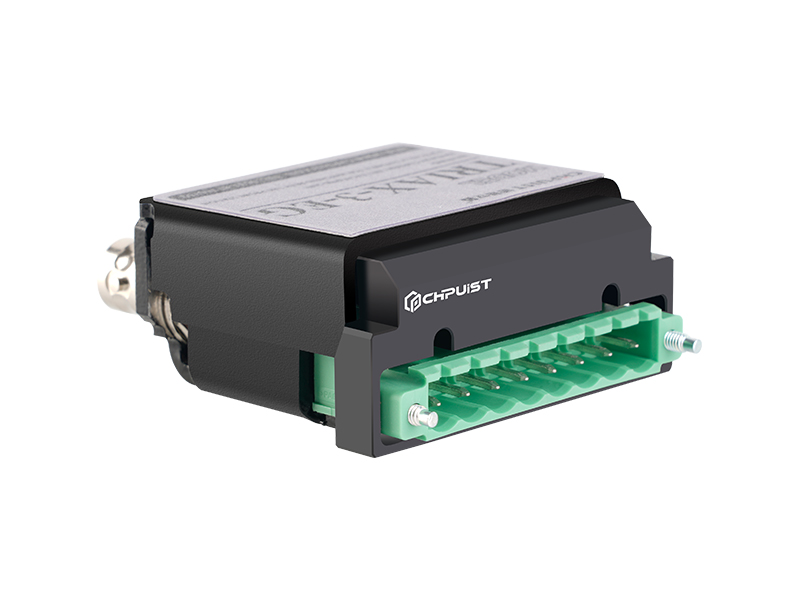

    产品展示

    产品展示4

    美国原装插排

    产品展示5

    LO和HI的标准三轴接口
