CPMM11系列两维调整镜架

产品摘要

光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。

技术特点

◆M6 x 0.25细牙螺杆调整，特殊铜螺母，可以轴向锁紧螺杆，防止震动松动

◆高性能拉簧复位，复位力均匀，减少应力

◆调整范围±3°

◆可在镜筒上装好镜片再固定到镜架上

◆聚四氟乙烯垫片，保护镜片

◆两个方向安装孔，适合不同光路方向

产品应用

广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。

规格参数

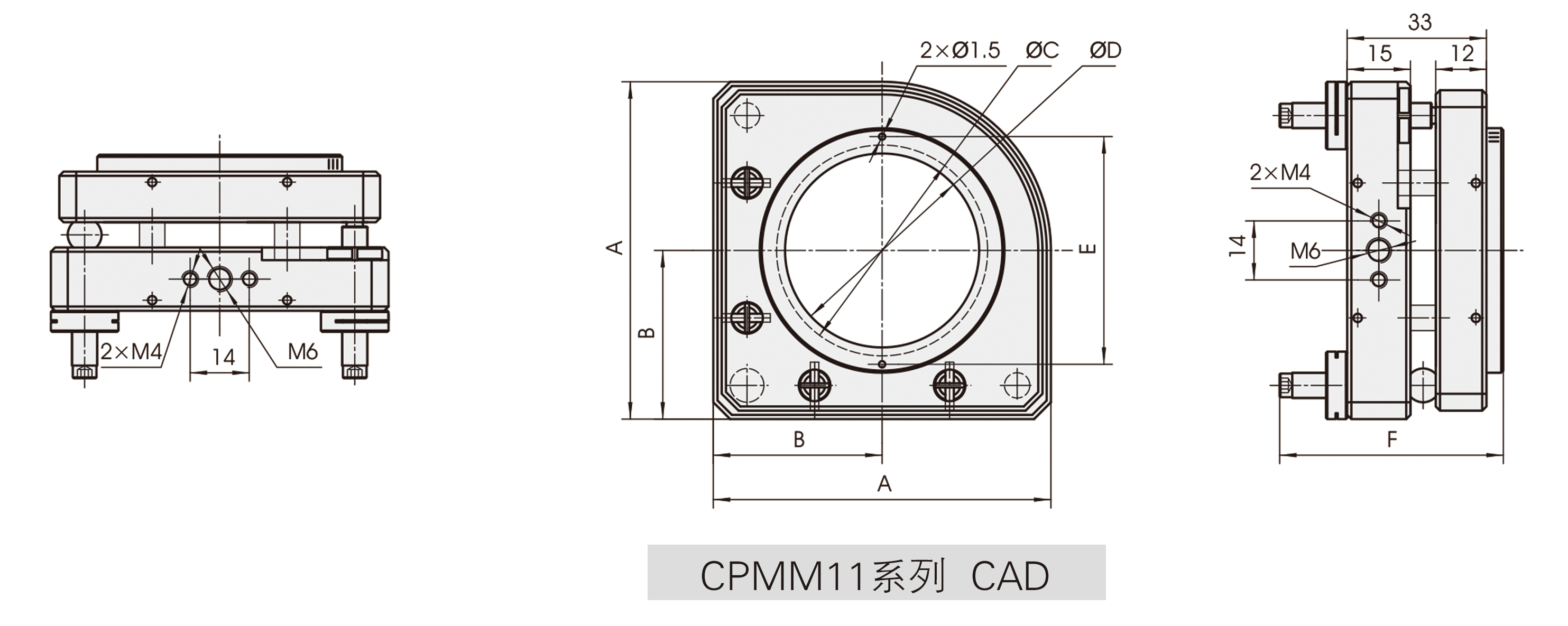

CAD图纸
